LCG530智能电缆故障测试仪

一、产品简介：

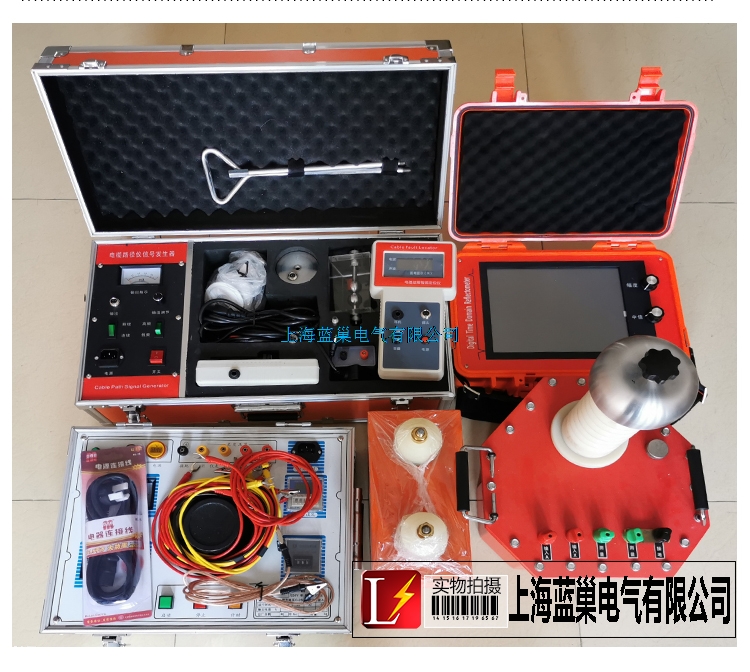

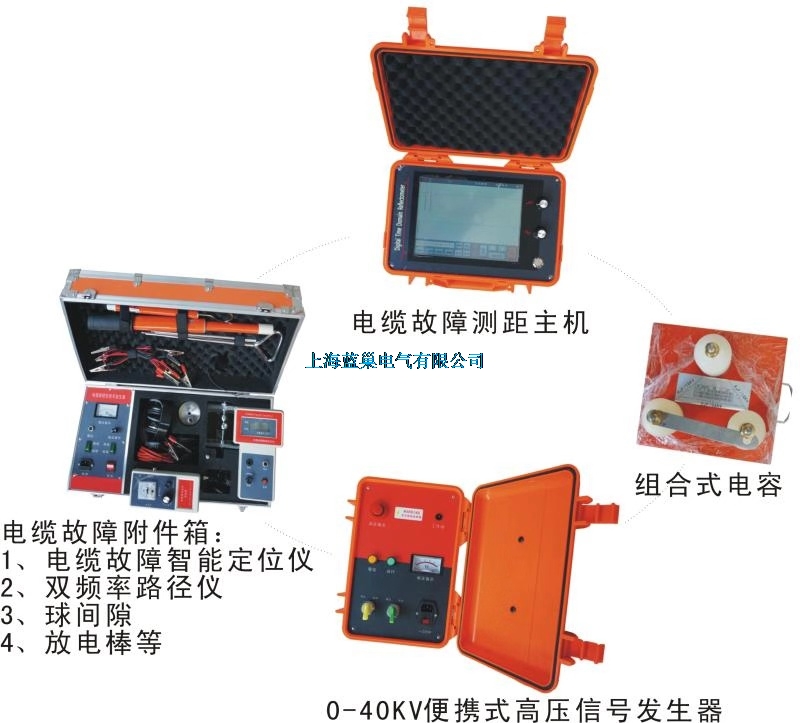

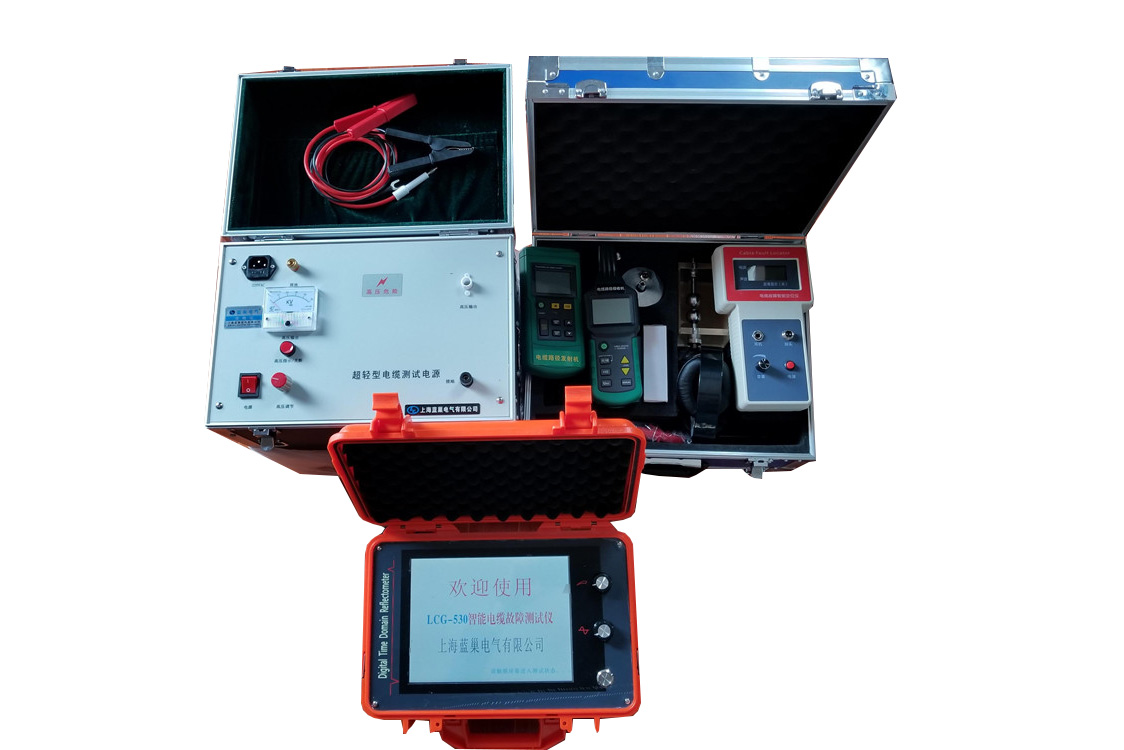

          上海蓝巢电气开发研制的新型经济型电缆故障测试仪。它由电缆故障测距主机、电缆故障定位仪、电缆路径仪三个主要部分组成，客户还可以根据需要选配相应的电力电缆故障测试高压电源。电缆故障测距主机用于测量电缆故障故障性质、被测电缆全长及电缆故障点距测试端的大致位置。电缆故障定点仪是在测距主机预定位确定电缆故障点的大致位置的基础上来用来确定电缆故障点的精确位置。而对于未知走向的埋地电缆，则需使用电缆路径仪来确定地下电缆的走向。整套高压电缆故障测试仪配合使用可以快速准确地找到各种电缆的故障点，适用于广大厂矿企业、冶金、石化系统、电厂、机场、铁路和供电等部门。

二、主机功能与特点：

1．可测35KV以下等级所有电缆的高、低阻故障，适应面广。

2．具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。

3．检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备。

4．8寸彩色液晶触摸屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面。

5．具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。

6．具有计算机通讯接口，可方便将数据及图形保存在计算机内。

7．无测试盲区。

8．内置电源，可在无电源环境测试电缆的开路及低阻短路故障。

三、主要性能指标：

1．测试方法：低压脉冲法、高压闪络法；

2．冲击高压：低于35KV电力电缆；

3．数据采样速率：100MHz、50 MHz、25MHz、12.5 MHz；

4．测试距离：＞30Km；

5．读数分辨率：小于1m；

6．系统测试精度：小于50cm；

7．测试电缆脉宽设有：“0.05”、“0.1”、“0.2”、“0.5”、“1”、“2”、“8”微秒；

8．具有测试波形储存功能：能将现场测试到的波形按规定顺序方便地储存于仪器内，供随时调用观察。可以储存大量的现场测试波形；

9．能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离；

10．内置电源：充满电后仪器可连续工作3小时以上，亦可外接交流电源工作；

11．工作条件：温度-10℃～+45℃，相对湿度 90%。

12. 重 量： 2 kg；

四、电缆故障定位仪：

    电缆故障定位仪配备了一流的集成电路和放大器。在电缆故障定位仪器的声音通道上的过滤装置大限度地去除干扰噪音，同时增强电弧产生的声音。液晶显示屏可同时显示声音脉冲和磁脉冲以及故障点距探头测试点的距离。这样通过监听地下声音的变化及显示距离来共同判断故障点。

规格及参数

 可同步接受故障点放电时产生的声波和电磁波并显示探头到故障点的距离；

 显示距离： 大22.6米，小距离0.1米；

 电源电压： 9V；

 功    耗： 0.2W；

 使用温度： - 10-40℃；

 外形尺寸： 定位仪：180*80*70； 探 头：Ф85*90；

 重    量： 1.5Kg（含探头）；

五、电缆路径仪

    电缆路径仪是核查地下电缆走向、埋深的仪器，在电缆径路不明的情况下，查找地下电缆的路径及深度。

规格及参数

 测试信号： 正弦波，频率 15KHz、1KHz；

 输出功率： > 30W;

 输出阻抗： >8Ω;

 电源电压： 交流220V± 10﹪，50Hz±1﹪；

 使用环境温度：-10 - 40 ℃；

 外形尺寸： 300*250*90

 重    量： 1.5kg
